1 – Define: circuito eléctrico y cortocircuito.

 Un circuito eléctrico: es un recorrido cerrado cuyo fin es llevar energía desde unos elementos que la producen hasta otros elementos que la consumen.

 Cortocircuito: Aumento brusco de intensidad en la corriente eléctrica de una instalación por la unión directa de dos conductores de distinta fase.

2 – a) Define corriente eléctrica e indica cuántos tipos hay.

Corriente eléctrica: es el movimiento de las cargas (normalmente electrones) dentro de un conductor.
Existen dos tipos de corriente eléctrica dependiendo de cómo se comporten los electrones
dentro del conductor.
b) Define los tipos de corriente que hay.

1 – Corriente continua: es aquella cuyos electrones van siempre en el mismo sentido
dentro del conductor. Y, además, su valor es constante en el tiempo. Es la que tienen por ejemplo
las pilas, las baterías de los coches, etc.

2 – Corriente alterna: en este tipo de corriente los electrones van y vienen dentro del conductor, es decir, ya no siguen un solo sentido. Además su valor ya no es constante en el
tiempo y va cambiando de un instante a otro. Es la corriente que nos llega a casa desde la compañía eléctrica y que la producen unas grandes máquinas llamadas alternadores. Pero también es la corriente que nos dan las dinamos de las bicicletas para encender las luces.

3 – Imagina que dispones de dos bombillas, una de las cuales está fundida, y de dos pilas, de las que una está gastada. ¿Qué harías para descubrir que pila está gastada y que bombilla está fundida?

Probaria  conectaria la bombillasa la luz a ve  cual  se  iluminaba y la que no se iluminase seria la que estaria fundida.

 4 – Se conecta una resistencia de 3kΩ a una pila de 4’5 V. ¿Cuál será la intensidad que recorre el circuito?

La intensitat que recorre el cirquit es de 1,5.

5 – Tenemos una bombilla conectada a una pila de 6 V por la que circula una intensidad de
corriente de 0’35 A.¿Cuál será la resistencia de la bombilla?

R=V/I

La resistencia de la bombilla es de 17,14R


6 – Calcula el valor del voltaje de un bombillo de 100 Ω por el que circulan 100 mA.

 V=R.I

El voltaje de un bombillo es de 0.0000015Ω

7 – Hallar el valor de la resistencia R en cada uno de
los circuitos:





 a)  R=V/I = 4,5/2=2,25

b) I=V/Req=V/(R1+R2)=

     R1+R2=V/I

     R2=4,5/1-1

     R2=3,5Ω

  c)

I=V/Req=V/2

2=4,5.(1/3+1/R2)

       1/R2=2/4,5-1/3

        R2=9Ω

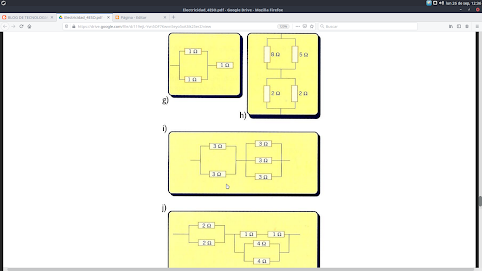

 8 – Hallar la resistencia equivalente en los siguientes casos:



a)8Ω

b)10Ω

c)2/5Ω

d)1/req=1/5 + 1/8=8/40 + 5/40=13/40Ω



 e)1/req=1/30+1/30+1/30=3/30

 f)1/req=  1/10+1/5+1/4=2/20+4/20+5/20=11/20

 g) 1/req=1/1+1/1= 2/1=2/1+1=3/110

h) 1/req=1/8+1/5= 5/40+8/40=13/40=2/2+2/2=4/2= 13/40+2/2=13/40+40/40=53/40Ω

i)3/3+3/3+3/3+3/3+3/3=15/3  Ω



j) 2/2+2/2=4/2=2/4+4/4+4/4=10/4+2/4=12/4 Ω



 9 – Calcula el parámetro que falta en cada uno de los siguientes circuitos:



a)4·12=48V.

b)3+9=12=12·4=48V.

c)380/780=0.487A.

e)150/7=21,42R.

d)12/0,001=1200R= 600R 600R.



  10 – Calcula:







 a)5+5+6=16/0,5=32A



b)150+50+100=300=9/300=0,003Ω

c)100+150=250/12=20,8Ω



d)25+50=75=75/12=6,25Ω



 11)

 a)Halla la intensidad que marca el amperimetro.



1/6+16+1/6=0,5+2=2,4

V/A=4,5/2,5=1,8A

 b) Calcula la diferencia de potencial que indica el voltímetro.

      Req=R1+R2=2+2=4

      V=V/I=4,5/4=1,125V
